Полнота и достоверность результатов при выполнении обследования обеспечивается выполнением комплекса технических и организационных мероприятий.
Комплексное коррозионное обследование
условно состоит из трёх этапов:
- 1 Организационного (анализ технической документации);
- 2 Технического (электрометрические измерения);
- 3 Аналитического (обработка данных коррозионного обследования, составление отчёта и рекомендаций по результатам обследования).
На организационном этапе Заказчик передаёт исполнителю для изучения проектную, исполнительную,
приёмо-сдаточную, техническую (рабочую) документацию, материалы предыдущих обследований объекта
и смежных участков, в том числе результатов по внутритрубной диагностики (ВТД) и ультразвуковой
дианостики (УЗД).
- определяется технологическая сложность эксплуатационных условий обследуемого объекта;
- уточняется состав необходимых электрометрических работ;
- определяется техническое состояние защитного покрытия объекта, уровень активной защиты, техническое состояние средств электрохимической защиты (ЭХЗ), коррозионное состояние по данным эксплуатирующей организации;
- определяется готовность объекта к выполнению коррозионного обследования;
- уточняются необходимые методы выполнения коррозионного обследования;
- указывается в хронологической последовательности с момента ввода в эксплуатацию:
- участки проведённых капремонтов трубопровода и средств ЭХЗ с указанием даты проведения;
- наличие аварий и свищей;
- указываются выявленные нарушения правил технической эксплуатации трубопроводов. СНиП 2.05.06-85*.
На техническом этапе коррозионного обследования выполняются все полевые работы, включающие:

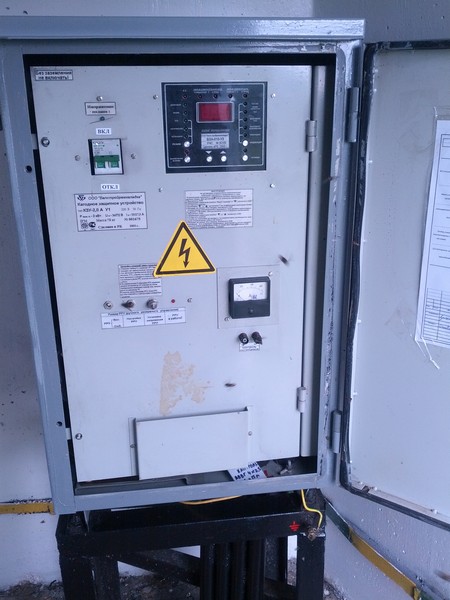

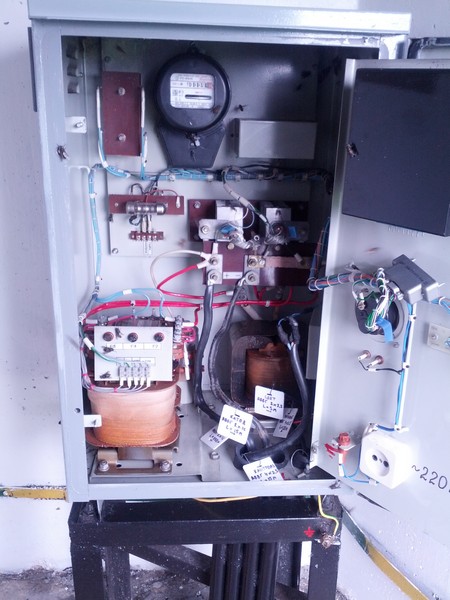

- обследование установок катодной защиты (УКЗ) (визуальный контроль, контрольные измерения рабочих режимов (рабочий ток, напряжение, величина защитного потенциала в точке дренажа), измерения сопротивления растеканию анодных, защитных заземлителей и сопротивления грунта в месте расположения анодных заземлителей УКЗ; оценка степени резервирования УКЗ и возможность обеспечения достаточного уровня противокоррозионной защиты при отказе работы соседних УКЗ);
- измерение потенциалов «труба-земля» и поперечных градиентов при включенных и выключенных станциях катодной защиты (СКЗ) с шагом измерения не более 5 м (интенсивные измерения);
- оценка сопротивления изоляционного покрытия по аттенюации сигнала низкочастотного генератора;
- измерение потенциалов «труба-земля» с омической и без омической составляющей на КИП;
- определение наличия (отсутствия) вредного влияния блуждающих токов и высоковольтных линий на обследуемый трубопровод;
- определение защищённости трубопровода по протяженности и во времени;

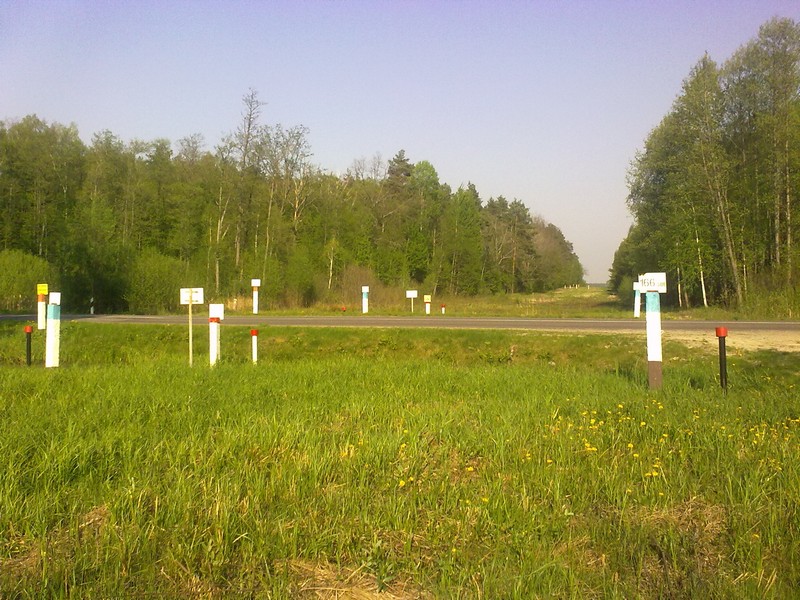

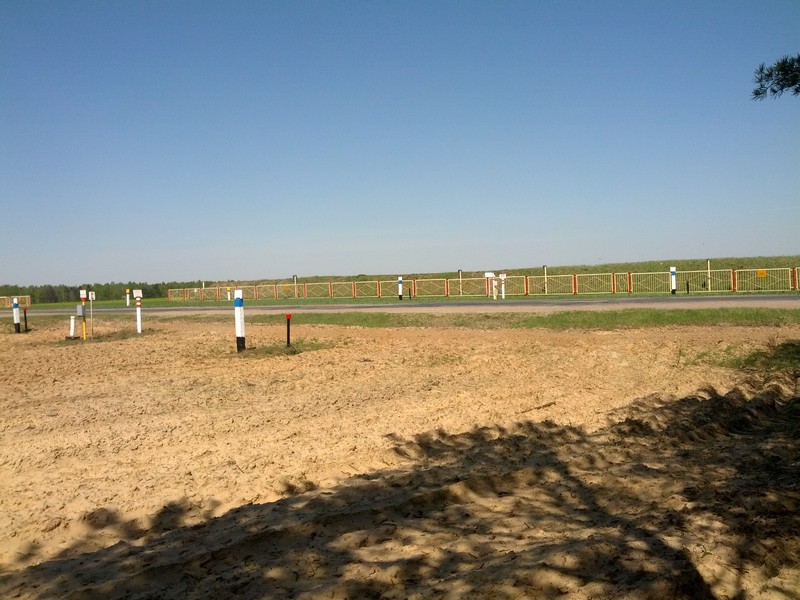

- контроль наличия прямого электрического контакта между трубопроводом и защитным кожухом по величине электрического сопротивления цепи «труба-кожух», степень защищённости защитного кожуха от коррозии, соответствие оборудования перехода трубопровода нормативным требованиям;
- измерение удельного сопротивления грунта с шагом измерений не более 100 м;
- измерение глубины залегания трубопровода с шагом не более 5 м;
- привязку средствами спутниковой навигации: всех технологических и топографических ориентиров, пунктов электрометрических измерений;
- выполнение (при необходимости) регулировки режимов УКЗ, ревизии и наладки установок протекторной защиты с обеспечением защиты трубопровода согласно СТБ ГОСТ Р 51164;

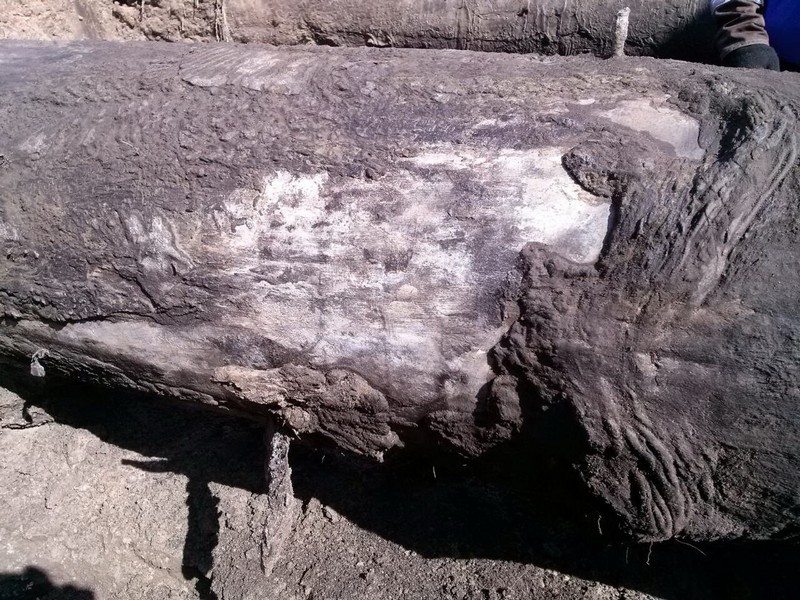

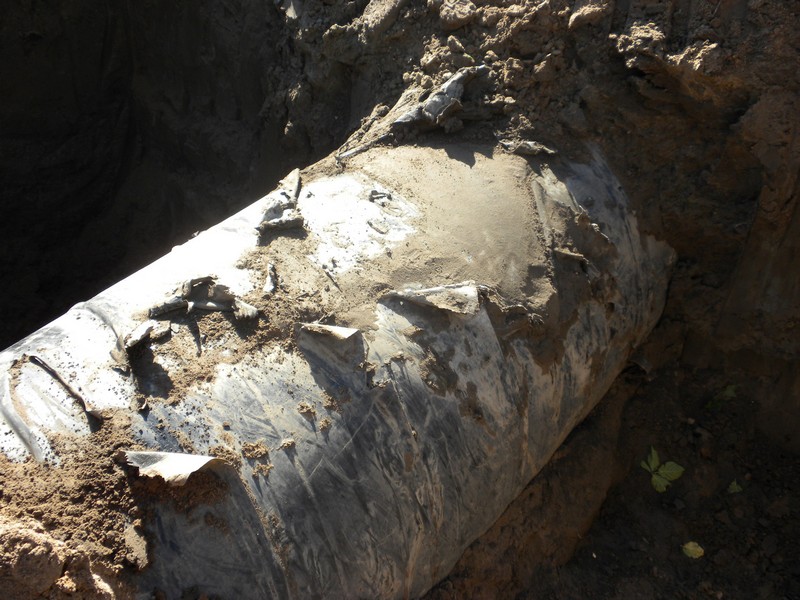

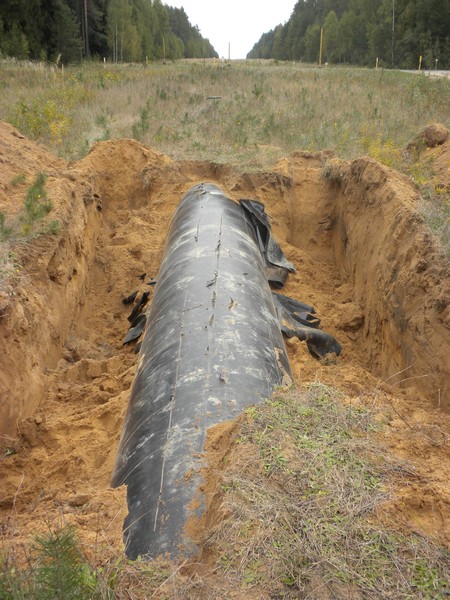

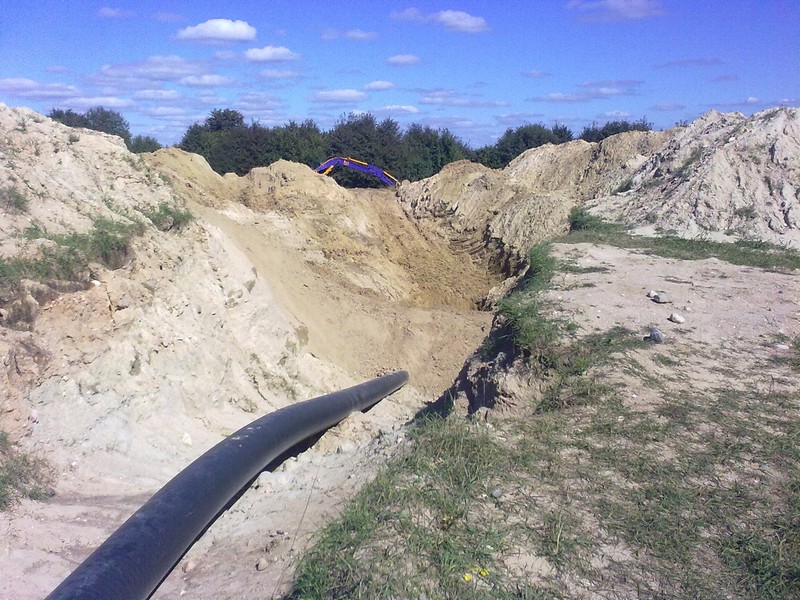

- электрометрическое обследование и обследование коррозионного состояния подземного объекта в контрольных шурфах, при необходимости – с применением методов НК.
обследовании
При комплексном обследовании используется оборудование ведущих мировых производителей, имеющих огромный опыт в диагностировании объектов трубопроводного транспорта (Weilekes Elektronik GmbH, Radiodetection, Seba KMT, Sonel).
Обследование качества изоляции и защищенности трубопровода проводится методами «интенсивных измерений» с использованием переносного компьютера для сбора данных «MoData2». Для обеспечения объективного значения величины защитного потенциала трубопровода при выключенной СКЗ и поперечной воронки при выключенной СКЗ, в действующие станции катодной защиты устанавливаются синхронизированные прерыватели тока ПС-80, обеспечивающие одновременное отключение всех УКЗ, влияющих на величину защитного потенциала в точке измерения.
По результатам обследования Заказчик получает технический отчет о проведенном обследовании, который включает в себя следующее:
- предварительно собранную информацию;
- результаты камеральной обработки данных, полученных в процессе полевых работ;
- выводы о состоянии противокоррозионной защиты и коррозионном состоянии трубопровода;
- рекомендации и мероприятия по 100% защищённости трубопроводов средствами ЭХЗ, совершенствованию противокоррозионной защиты трубопровода, дефектные ведомости на ремонт защитных покрытий с указанием очерёдности ремонта и средств ЭХЗ;
- коррозионную карту обследованного участка с указанием зон ВКО и ПКО;
- протоколы с результатами полевых электрометрических измерений;
- сводная ведомость GPS координат;
- акты шурфовочных работ;
- Приложения (по мере необходимости дополнения основного содержания отчёта).
Cледует отметить что ООО «Белпромизоляция» оказывает услуги по контролю качества изоляционного покрытия трубопроводов законченных строительством методом катодной поляризации. Данный метод позволяет дать общую оценку качества защитного покрытия на участке трубопровода.
За время работы специалистами коррозионно-диагностической лаборатории ООО «Белпромизоляция» выполнен следующий объем работ:
- комплексное коррозионное обследование более 4 700 км магистральных трубопроводов;

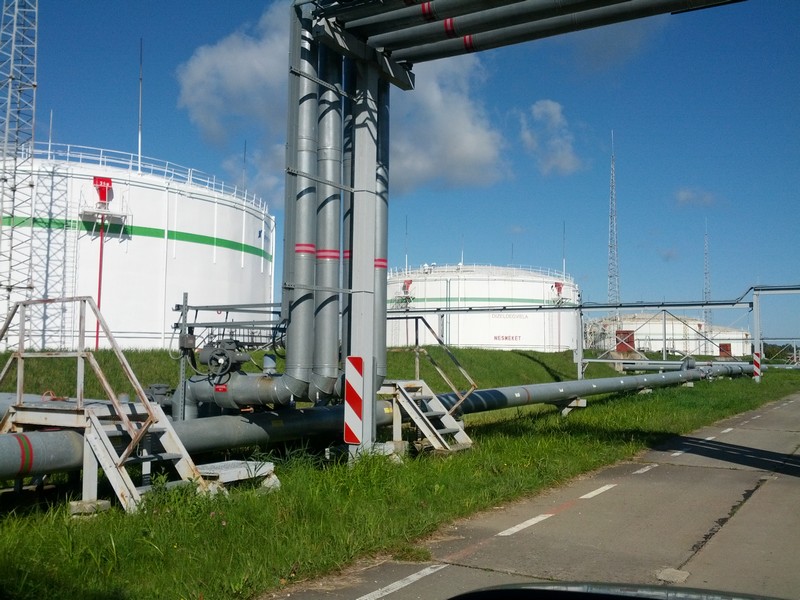

- коррозионное обследование 10 технологических площадок (НПС, ЛПДС) с построением эквипотенциальных кривых;
- контроль качества изоляционного покрытия законченных строительством трубопроводов
более 280 км; - техническое диагностирование подводных переходов более 260 шт.
